二維碼一體機四芯網口與7568B標準接線

作者：塞伯羅斯　　發布日期：2021-09-02 00:00:00 　閱讀 973 次

有朋友反饋，二維碼一體機拿樣后，網絡接口是4芯線，不知怎么接線？

今天我們具體來講一下，我司采用的是T568B標準：橙白、橙、綠白、藍、藍白、綠、棕白、棕

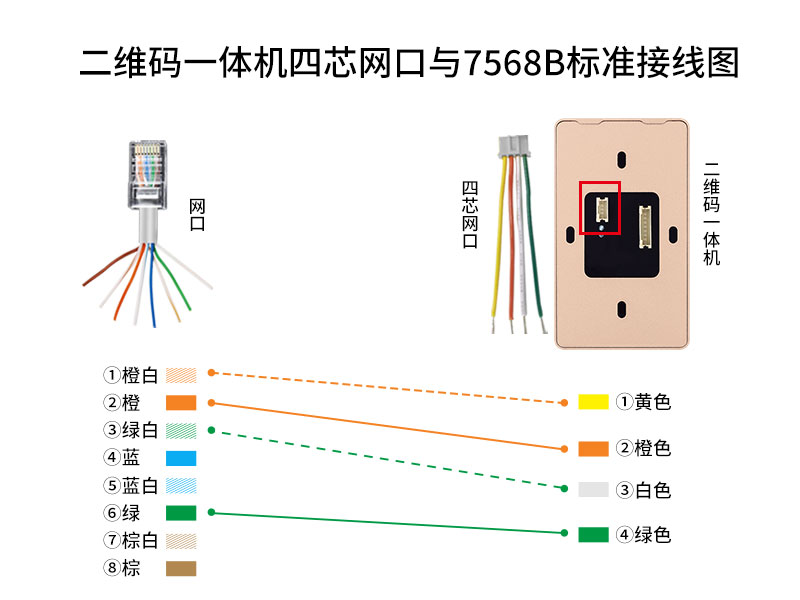

按T568B的標準做好帶水晶頭的一端，二維碼一體機的另一端四芯網線接口，我們按線序1236 分別對應網線：橙白、橙、綠白、綠，如下圖所示：二維碼一體機四芯網口與7568B標準接線圖800P.jpg

具體我們看視頻演示
